Degong-1/4 \"~ 4 \"
DEGONG

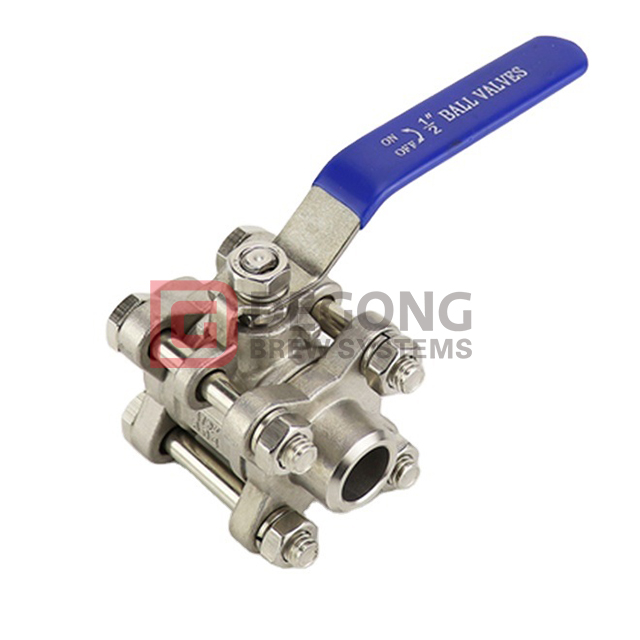

Valvola a sfera di estremità della saldatura da 1/4 \"~ 4 \"
| Caratteristica |
Full Buth, 1/4 ~ ~ 4 \"(DN8 ~ DN100)
WP: 1000 WOG (PN63)
Wt: -20 ℃ ~ 200 ℃ (-4 ℉ ~ 392 ℉)
Casting di investimento
Stelo a prova di esplosione
Dispositivo antistatico (opzionale)
Dispositivo di bloccaggio
| Materiale |
| PARTI | MATERIALE | |
| POSTO A SEDERE | RTFE / PTFE / CTFE | |
| FOCA | PTFE. | |
| IMBALLAGGIO | ||
| Rondella di spinta | ||
| Rondella primaverile | AISI 304. | |
| Doce gambo | ||
| BULLONE | ||
| NOCE | ||
| Rondella primaverile | ||
| MANEGGIARE | ACCIAIO INOSSIDABILE | |
| DISPOSITIVO DI CHIUSURA | ||
| Maniglia manica | PVC. | |
| Parametro del prodotto |
| DN | d | D1. | D | L | L1. | L2. | H | H1. | W | S | P | Coppia (n-m) | Peso (kg) |
| 8 | 8 | 12.7 | 13.5 | 64.5 | 35.5 | 21.5 | 56 | 9.5 | 102 | 5 | 5/16 \"UNC | 4.5 | 0.4 |
| 10 | 12.7 | 12.7 | 17.5 | 64.5 | 35.5 | 21.5 | 56 | 9.5 | 102 | 5 | 5/16 \"UNC | 4.5 | 0.4 |
| 15 | 15 | 15 | 22 | 66 | 38 | 24 | 57 | 10.5 | 102 | 5 | 5/16 \"UNC | 5 | 0.5 |
| 20 | 20 | 20 | 27 | 82 | 43 | 28 | 66 | 13.5 | 120.5 | 6.5 | 3/8 \"UNC | 8 | 0.7 |
| 25 | 25 | 25 | 34 | 95 | 54 | 35 | 76 | 15.5 | 158.5 | 8 | 7/16 \"UNC | 10 | 1.1 |
| 32 | 32 | 32 | 42.5 | 111.2 | 65 | 45 | 81 | 15.5 | 158.5 | 8 | 7/16 \"UNC | 14 | 1.7 |
| 40 | 38 | 38 | 48.5 | 130.6 | 75 | 55 | 98 | 17.5 | 188 | 9 | 1/2 \"UNC | 19 | 2.4 |
| 50 | 50 | 50 | 61 | 151 | 88 | 66 | 106 | 17.5 | 188 | 9 | 1/2UNC. | 23 | 3.6 |
| 65 | 65 | 65 | 77 | 185 | 114 | 86 | 138 | 33 | 245 | 12 | 3/4 \"UNC | 31 | 8.9 |
| 80 | 80 | 80 | 90 | 212 | 132 | 100 | 154 | 33 | 290 | 12 | 3/4 \"UNC | 50 | 14.9 |
| 100 | 100 | 100 | 115 | 235 | 158 | 125 | 178 | 42 | 320 | 16 | 1 \"UNC | 60 | 23.4 |
Unità: mm.
| NPS | d | D1. | D | L | L1. | L2. | H | H1. | W | S | P | Coppia (n-m) | Peso (kg) |
| 1/4 \" | 0.31 | 0.5 | 0.53 | 2.54 | 1.4 | 0.85 | 2.2 | 0.37 | 4.02 | 0.2 | 5/16 \"UNC | 39.8 | 0.9 |
| 3/8 \" | 0.5 | 0.5 | 0.69 | 2.54 | 1.4 | 0.85 | 2.2 | 0.37 | 4.02 | 0.2 | 5/16 \"UNC | 39.8 | 0.9 |
| 1/2 \" | 0.59 | 0.59 | 0.87 | 2.6 | 1.5 | 0.94 | 2.24 | 0.41 | 4.02 | 0.2 | 5/16 \"UNC | 44.3 | 1.1 |
| 3/4 \" | 0.79 | 0.79 | 1.06 | 3.23 | 1.69 | 1.1 | 2.6 | 0.53 | 4.74 | 0.26 | 3/8 \"UNC | 70.8 | 1.5 |
| 1 \" | 0.98 | 0.98 | 1.34 | 3.74 | 2.13 | 1.38 | 2.99 | 0.61 | 6.24 | 0.31 | 7/16 \"UNC | 88.5 | 2.4 |
| 1-1 / 4 \" | 1.26 | 1.26 | 1.67 | 4.38 | 2.56 | 1.77 | 3.19 | 0.61 | 6.24 | 0.31 | 7/16 \"UNC | 123.9 | 3.7 |
| 1-1 / 2 \" | 1.5 | 1.5 | 1.91 | 5.14 | 2.95 | 2.17 | 3.86 | 0.69 | 7.4 | 0.35 | 1/2 \"UNC | 168.2 | 5.3 |
| 2 \" | 1.97 | 1.97 | 2.4 | 5.94 | 3.46 | 2.6 | 4.17 | 0.69 | 7.4 | 0.35 | 1/2UNC. | 203.6 | 7.9 |
| 2-1 / 2 \" | 2.56 | 2.56 | 3.03 | 7.28 | 4.49 | 3.39 | 5.43 | 1.3 | 9.65 | 0.47 | 3/4 \"UNC | 274.4 | 19.6 |
| 3 \" | 3.15 | 3.15 | 3.54 | 8.35 | 5.2 | 3.94 | 6.06 | 1.3 | 11.42 | 0.47 | 3/4 \"UNC | 442.5 | 32.8 |
| 4 \" | 3.94 | 3.94 | 4.53 | 9.25 | 6.22 | 4.92 | 7.01 | 1.65 | 12.6 | 0.63 | 1 \"UNC | 531 | 51.6 |
Unità: in.
| Confezione e consegna |
Di solito usiamo borse intrecciate o coperte per imballare le valvole a sfera. Usiamo anche scatole di compensato o pallet.
| Contattaci |
Siamo in grado di personalizzare le specifiche del prodotto in base alle vostre esigenze. Se hai bisogno di esigenze o domande, ti preghiamo di contattarci.
